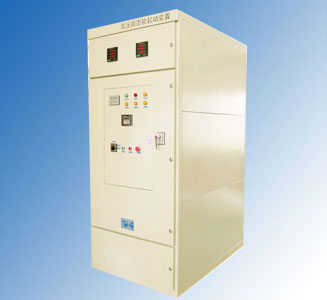

高壓固態啟動柜概述，湖北源創電氣小王向您推薦我公司生產的高壓固態啟動柜，YHGQ系列高壓固態啟動柜(以下簡稱軟啟動裝置)是采用理念設計的高壓電機軟起動裝置，主要適用于鼠籠式異步、同步電動機起動和停止的控制與保護。該裝置采用多個可控硅串并連而成，可滿足不同的電流及電壓要求。產品廣泛應用于額定電壓3000—10000V 的電力、建材、化工、冶金鋼鐵、造紙等行業。能很好地與水泵、風機、壓縮機、粉碎機、攪拌機、皮帶機等各種機電設備配套使用，是理想的高壓電機起動及保護設備。





    高壓固態啟動柜工作原理



    YHGQ 系列的控制核心是微處理器CPU。微處理器對SCR 進行相角觸發控制以降低加在電機上的電壓，然后通過慢慢地控制加在電機上的電壓和電流平滑地增加電機轉矩，直到電機加速到全速運行。這種起動方式可以降低電機的起動沖擊電流，減少對電網和電機自身的沖擊。同時也減少了對連在電機上機械負載裝置的機械沖擊，以延長設備的使用壽命，減少故障和停機檢測時間。



    當電機達到全速運行后，電機電流降到正常全速運行的電流值，YHGQ 系列軟起動裝置有一個旁路輸出繼電器，從而使旁路高壓真空接觸器閉合，使電機電流經旁路接觸器，防止SCR 導通所產生的壓降引起的熱損耗，提高了工作效率及可靠性。



    高壓固態啟動柜產品使用環境條件



    環境溫度： -40℃～+50℃



    空氣相對溫度不超過90%



    海拔高度不超過2000m(海拔超過2000m上可根據具體工況特殊設計)



    高工作電壓不超過額定電壓的110%



    電源頻率：50Hz/60Hz+2Hz



    高壓固態啟動柜技術特點



    1）免維護：可控硅是無觸點的電子器件，不同于其他類型的產品需經常維護液體和部件等，把機械壽命變?yōu)殡娮釉褂脡勖?，連續運行數年也無需停機維護。



    2）安裝使用簡單：YHGQ 是一個完整的電機起動控制和保護系統，安裝時只需連接電源線和電機線即可投入運行，在加高壓運行前，允許使用低壓對整個系統進行電氣測試。



    3）備份特性：裝置內部裝有可直接起動電機的真空接觸器，如果YHGQ 出現故障，可利用真空接觸器直接起動電機，以保證生產的連續性。



    4）以高壓晶閘管為主回路部件，并具有均壓保護和過電壓保護系統。



    5） YHGQ 安裝電磁閉鎖裝置，防止在帶電情況下誤入高壓裝置內。



    6） 先進的光纖傳輸技術，實現高壓晶閘管的觸發檢測與低壓控制回路之間的隔離。



    7）采用32 位ARM 核微控制器執行中心控制，控制實時高效、顯示直觀、可靠性高、穩定性好。



    8）中/英文液晶\觸摸屏顯示系統，操作界面人性化。



    9） 具有RS-485 通訊接口，可與上位機或集中控制中心進行通信。



    10）所有電路板均經過嚴格的老化實驗。
