1、XGN2-10箱型固定式金屬封閉開關設備(簡稱開關柜)，用于12kV及以下三相交流50Hz系統中作為接受與分配電能之用，特別適合于頻繁操作的場合，其母線系統為單母線也可派生出單母線帶旁路和雙母線結構。

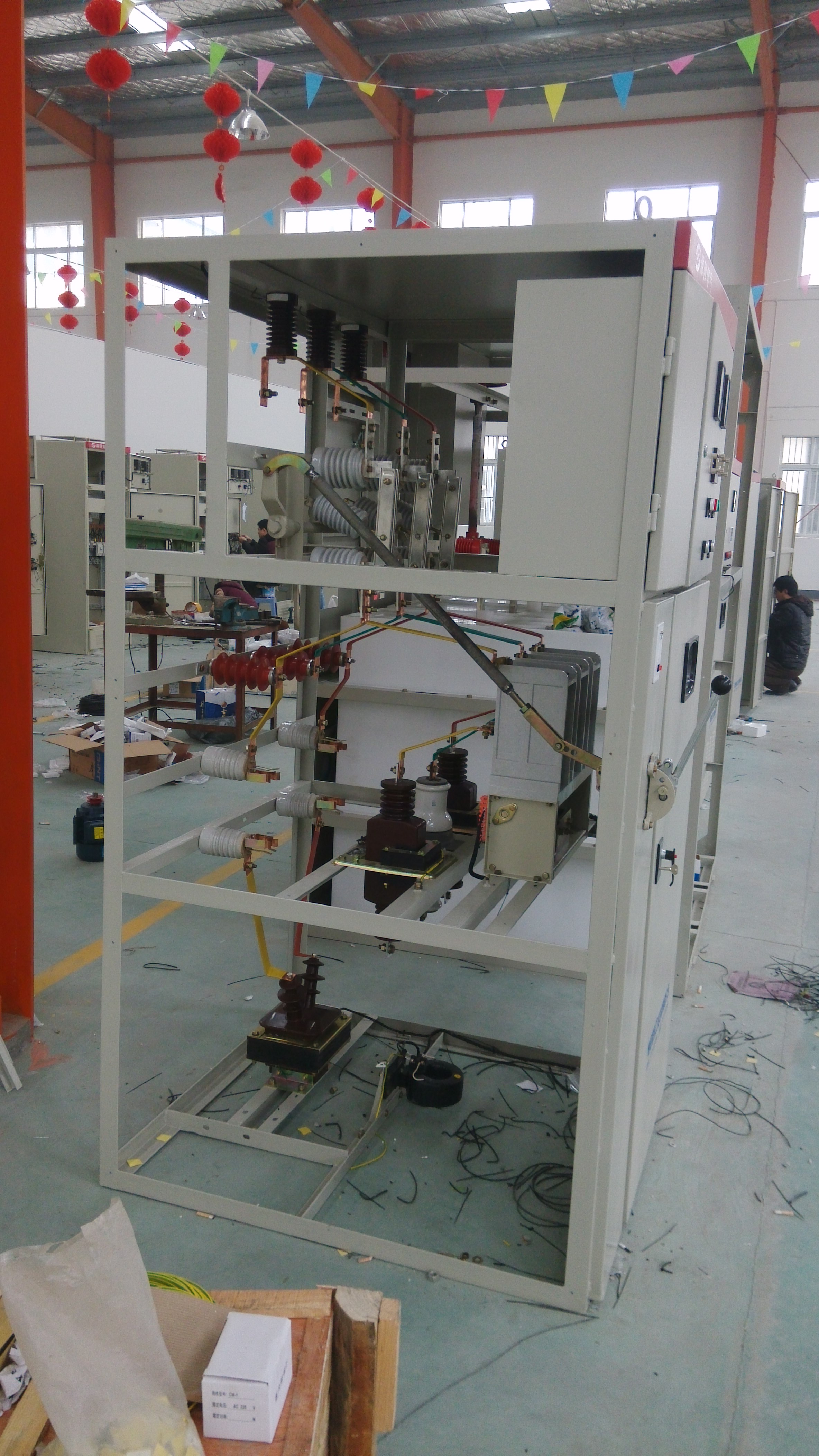

    2、XGN2-10箱型固定式金屬封閉開關設備(簡稱開關柜)結構說明：柜體骨架由角鋼焊接而成,柜內分為斷路器室、母線室、繼電器室、繼電室上部可設計小母線室。室溫與室之間用鋼板隔開。斷路器固定安裝在設有壓力釋放通道的斷路器隔室內，操作機構安裝于柜外前左位置，二者之間用水平軸、拉桿等連接。上、下隔離開關均選用具有雙斷口的GN30—10(D)型旋轉隔離開關(額定電流3150A的開關柜下隔離選用GN22-10非旋轉型)。 斷路器、上、下隔離開關、前后門之間采用JSXGN型箱式柜專用機械聯鎖機構與機械程序鎖并用的聯鎖方式，滿足開關柜的“五防”要求。  開關柜為雙面維護，不靠墻安裝。在斷路器室和電纜室均安裝有照明燈。



    3、本開關柜符合國家標準GB3906《3～35kV交流金屬封閉開關設備》及國際標準IEC298的要求，并且具有“五防”閉鎖功能。



    4、本開關柜的主開關采用ZN28A-10系列真空斷路器配用CD10系列及CD17系列電磁和CT8系列及CT17/CT19系列彈簧操動機構，根據用戶需要也可采用ZN28-10、ZN73等整體式斷路器，隔離開關采用GN30-10旋轉式隔離開關、GN22-10大電流隔離開關和GN30-10旋轉式大電流隔離開關系列產品。



    二、使用環境條件



    1、環境溫度：上限+40℃，下限-5℃。



    2、海拔高度不超過1000m；高原型開關柜海拔高度不超過3000m。



    3、相對濕度：日平均值不大于95%；月平均值不大于90%。



    4、水蒸氣壓：日平均值不大于2.2×10Mpa,月平均值不大于



    1.8×10Mpa。



    5、地震烈度：小于8級。



    6、無火災、爆炸危險、嚴重污穢，化學腐蝕及劇烈震動的場所。
