雖然開關柜設計已保證開關設備各部分操作順序正確的聯鎖，但是操作人員對開關設備進行操作時，仍應嚴格按操作規程和相關要求進行，不應隨意操作，更不應在操作受阻時不加分析強行操作，否則容易造成設備損壞，甚至引起事故。

01

關閉所有柜門及后封板，并鎖好。

02

將接地開關操作手柄插入中門右下側六角孔內，逆時針旋轉約90°，使接地開關處于分閘位置，取出操作手柄，操作孔處聯鎖板自動彈回，遮住操作孔，開關柜后門閉鎖。

03

觀察上柜門各儀表、信號指示是否正常。正常時微機保護裝置電源燈亮，手車試驗位置燈、斷路器分閘指示燈和儲能指示燈亮，如所有指示燈均不亮，則打開上柜門，確認各母線電源開關是否合上，如已合上各指示燈仍不亮，則需檢查控制回路。

04

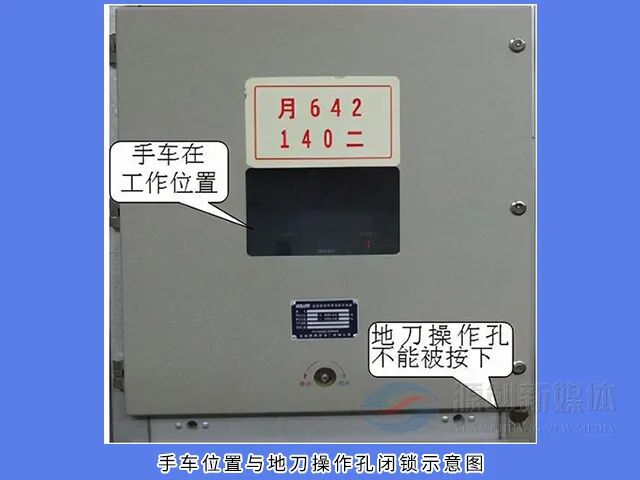

將斷路器手車搖柄插入搖柄插口并用力壓下，順時針轉動搖柄，6KV開關柜約轉動20圈，在搖柄明顯受阻并伴有“咔嗒”聲時取下?lián)u柄，此時手車處于工作位置，二次插頭被鎖定，斷路器手車主回路接通，查看相關信號（此時手車工作位置燈亮，同時手車試驗位置燈滅），同時應注意手車在工作位置時，地刀操作孔處聯鎖板被閉鎖不能按下，如下圖所示。

05

操作儀表門上合、分轉換開關使斷路器合閘送電，同時儀表門上紅色合閘指示燈亮，綠色分閘指示燈滅，查看帶電顯示裝置、斷路器機械分合位置及其它相關信號，一切正常，送電成功（操作合、分轉換開關時，把操作手柄順時針旋轉至面板指示合位置，松開手后操作手柄應自動復位至預合位置）。

06

如斷路器合閘后自動分閘或運行中自動分閘，則需判斷故障原因并排除后方可按上述程序重新送電。
