10KV高壓固態軟起動器的原理及作用

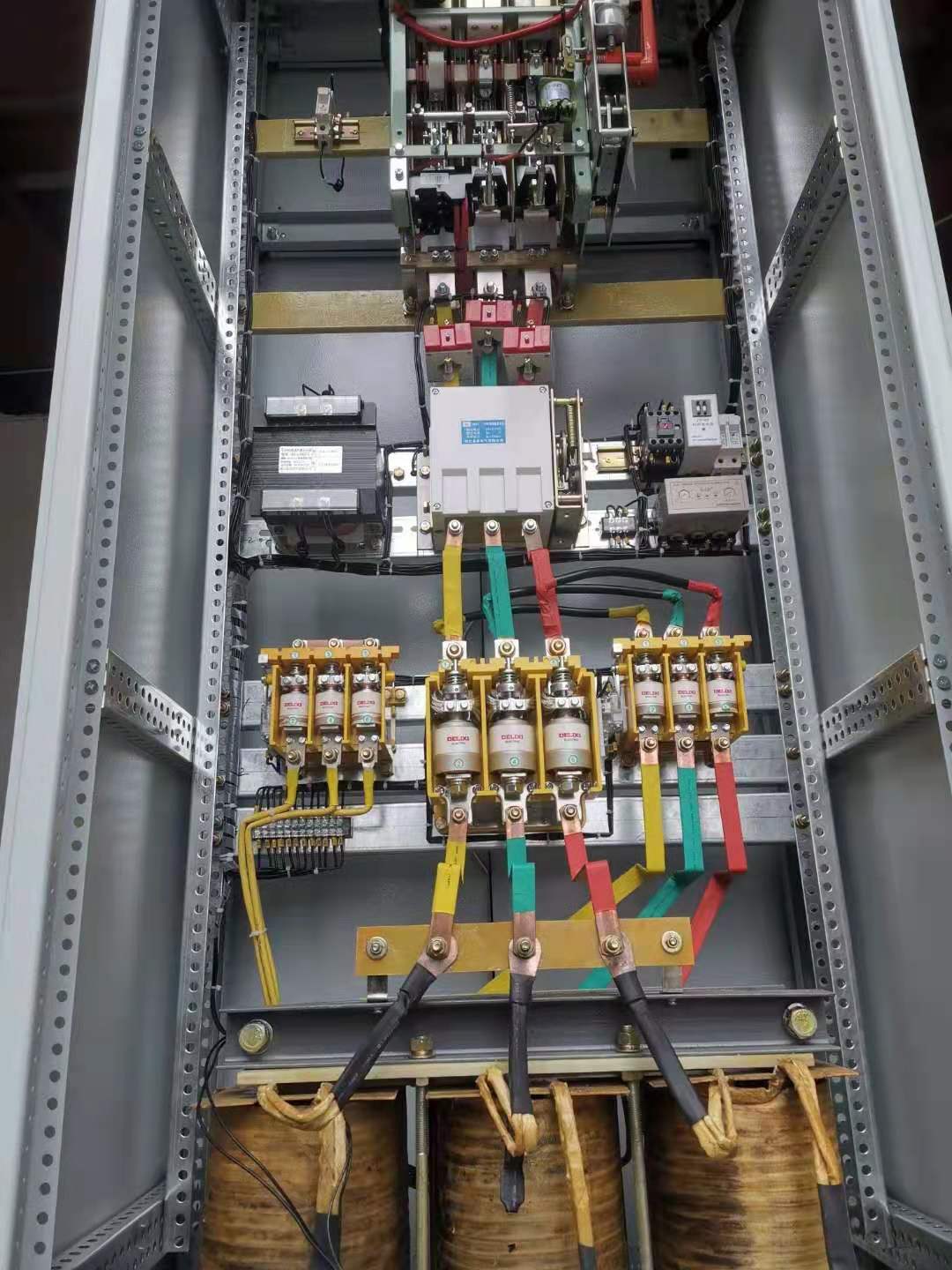

高壓固態軟發起柜，10KV高壓固態軟啟動柜，襄陽高壓軟啟動柜主回路選用晶閘管,通過逐漸改動晶閘管的導通角來抬升電壓,結束發起進程,這是軟發起器的基本原理。如今在低壓軟發起器商場,產品繁復,但是高壓軟發起器產品仍是比照少。那么，高壓固態軟起動器的的原理和作用你都了解嗎，襄陽源創電氣高壓軟啟動柜廠家就來為大家講解一下高壓固態軟起動器的原理及作用。

高壓軟發起器與低壓軟發起器基本原理一樣，但是高壓軟發起器與低壓軟發起器比照,有些地方存在著其特殊性：

1．高壓固態軟發起柜在高壓環境下工作,各種電氣元器件的絕緣功用一定要好,電子芯片的抗煩擾才干要強。高壓軟起動柜構成電氣柜時,電氣元器件的規劃以及與高壓軟發起器與其它電氣設備的銜接也是非常首要的。

2．高壓固態軟發起柜有必要有一個高功用的控制基地,能對信號進行及時和迅速地處理。因此這個控制基地一般選用高功用的DSP芯片,而不是低壓軟發起器的一般單片機芯。低壓軟發起器主回路由三組反并聯的晶閘管構成。而在高壓軟發起器中,由于如今單只高壓晶閘管的耐壓才干不可,所以有必要由多個高壓晶閘管串聯進行分壓。但是每個晶閘管的功用參數沒有徹底一起。晶閘管參數的不一起，會致使晶閘管注冊時間不一起，然后致使晶閘管的損壞。因此在晶閘管的選配上,有必要保證每一相的晶閘管參數盡可能地一起，并且每一相晶閘管的RC濾波電路的元件參數盡可能一起。高壓固態軟發起柜的一個難點在晶閘管的觸發上。由于主回路有多個晶閘管,每個晶閘管需要一塊觸發板來結束觸發。




觸發電路歸于控制電路,根據觸發電路與主回路的電氣聯系,觸發電路有兩種方法:

（1）．觸發電路與主回路隔絕。隔絕元器件有兩種：一種方法是選用光耦，但是光耦在注冊時和關斷時存在著死區，高壓條件下，無論是發起或軟泊車，結束起來并不簡略。并且由于單個光耦耐壓才干不可，有必要進行光耦的串聯，但是各個光耦的不一起性會致使其在高壓條件下存在著被擊穿的危險。盡管低壓軟發起器選用這種方法非常便當有用，但在高壓條件下，仍是存在不少困難。一種方法是選用脈沖變壓器。這種方法比照老到可靠，在脈沖變壓器的原邊輸入脈沖，在次邊發作的脈沖波加在晶閘管的門極和陰極之間來結束觸發。觸發脈沖高電平和低電平的時間比也很首要，高電平時間長，對觸發板上的電源消耗大，高電平的時間短，不能充分注冊晶閘管。這種方法由于脈沖變壓器的功率束縛，在觸發超大功率晶閘管時存在著一定的困難。不過通過恰當?shù)靥幚砻}沖變壓器的原邊脈沖波，仍是可以結束的。

（2）．觸發電路與主回路有一個等電勢。這種方法避開了脈沖變壓器的功率束縛,但對觸發電路處理懇求更高。不論何種觸發電路，都懇求有一個出色的觸發電源，這個電源給多塊觸發板供電。首先這個電源有必要非常安穩，其次這個電源可以自我調整，適應于各種功率的晶閘管的觸發。晶閘管充分觸發需要多少能量供應多少能量，既不多給，也不少給。多給會燒壞晶閘管，少給會開不通晶閘管。
